GH-20PLUS地下金属探测器说明书

在线咨询

产品介绍

GH-20地下金属探测器说明书

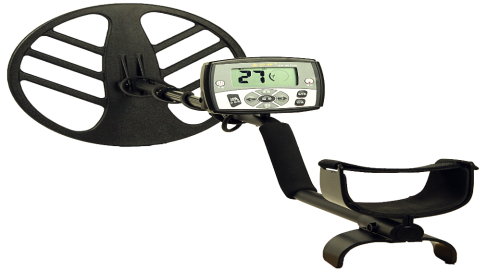

一、整机部件如下：

　⑧　　　　　②　　　　　　　　⑦

①　　　　　　　　　　　　　　　③　　　　　④　　　　⑤　　　　　　　　　⑥

上图部件描述：

1、探盘 2、探盘电缆线 3、探盘纤维杆 4、长度调节杆

5、S弯管 6、主机 7、手托 8、探盘固定螺母、螺杆和防滑垫

A. 组装主机如下图示：

主机定位螺丝

如上图示。把主机正确卡入S弯管定位孔处，主机液晶面板朝上，把主机2颗定螺丝固定到S弯管上。

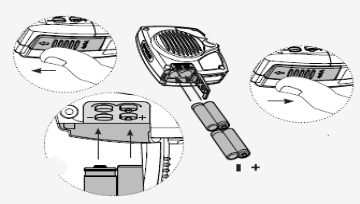

B、主机装电池,如下图示：

按照上图，把主机电池盖向箭头的则边推开，把4节AA电池按极性方向装入，再合上电池盖。

C. 探盘组装，如下图示：

探盘

螺母

螺杆

防滑垫

探盘前拉杆

如上图所示；把探盘前拉杆固定探盘孔左、右各装入1片防滑垫，再插入探盘固定支架上，插入螺杆，再锁上螺母。

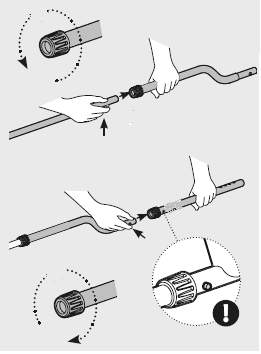

D、长度调节杆与S弯管组合。如下图示：

如上图，把主机支架锁结逆时针放松，压住支架的定位弹片，再把拉杆推进到支架上，把固定圆孔与支架弹片结合在一起就安装到位了。最后把支架锁结顺时针拧紧。组装完成

E、主机连接探盘线组装。如下图示：

如上图示：把探盘电缆线盘紧在探盘拉杆和支架上，并用索带绑住电缆线防挂或运动产生杂音。最后把探盘插头插入主机插座上并锁上螺母。

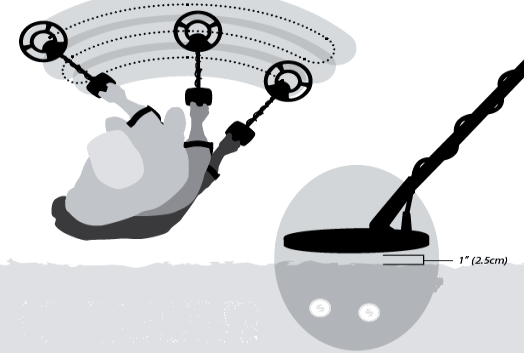

H、正确的探测方式如下图：水平移动探盘离地面约2.5厘米高，进行扫描式搜索探测。

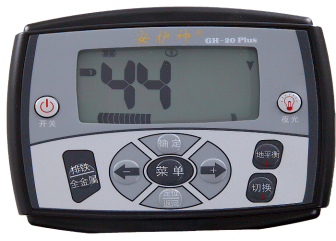

二、主机菜单说明和使用

电池电量金币模式图标夜光键

1号模式（金币模式下）

开机键

地平衡键

确定是排除或增加金属探

测范围

切换金币和全金属模式

排铁/全金属键

减少或向左移增加或向右移

定位或返回键

首先按一下主机的开关键，可以开机，再按一下为关机。

按一下主机面板右边的背景灯，液晶屏幕的背景灯点亮，再按一下，就关闭背景灯。

全金属/金币模式的切换：开机如果默认是金币模式下，按一下此键就切换到全金属模式。

在金币模式下有1种识别模式可自己定义排任何金属或不排除任何金属，在全金属模式下是不能识别金属属性的。

键，在金币和全金属模式下都可以用，按一下为打开全金属模式，再按一下为排铁功能。

菜单键：有阀值，音量、音调、灵敏度、频道、地平衡共6项。

阀值：通过“+”、“－”键来调节噪音。（0－25级可调）

音量：通过“+”、“－”键来调节报警音量大小。（0－30级可调）

音调：通过“+”、“－”键来选择1种或多种报警声音。（有1、2、3、4种音调可选）

灵敏度：通过“+”、“－”键来调节灵敏度大小。（1－30级可调）

频道：通过“+”、“－”键来切换频率通道。多台机同时使用时，要切换频道来减少同频杂音干扰。

地平衡模式/海滩模式：按一下地平衡键，再按一下探矿/金币键，进入自动地平衡，约5秒后自动地平衡结束会都的一声。

先按地平衡键1次，再按住地平衡键3秒钟，就进入海滩模式。要取消海滩模式，再按住地平衡键3秒钟，就恢复到地平衡模式，按一下键恢复到探测功能。

返回/精准定位键：按下此键，为精准定位功能，再按此键一下，恢复到探测模式。

确定键：只有在金币模式下，选择金属的时候才可用。通过“+”、“－”键来选择排除/添加。当有点亮黑标为排除，关闭黑标点为添加。

机器调乱后，在关机状态下，先按住键不放，再按开机键，屏幕出现PE字符了就恢复出厂置。

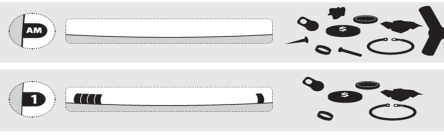

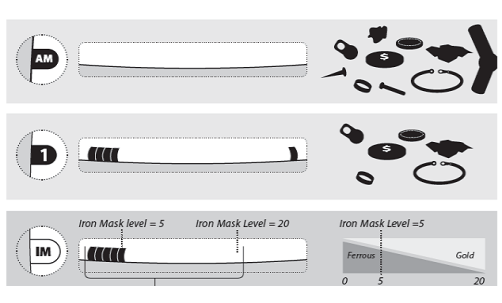

全金属模式图标

识别模式1

全金属模式下排铁

三、使用方法：

1、组装好GH－20地下金属探测器，首先进行地平衡：

按键开机，开机后，再按一下键，再按一下键，屏幕出现约10秒后自动地平衡完成，最后按一下键恢复到探测模式。

接下来你可选择全金属模式去发现你要找的金属，然后再选用金币模式去识别你找到的金属是不是贵金属（如铜、银、金等等）。在金币模式下，比如铁是－6，铜是28－30；银是48。

2、怎样排除不想要的金属和增加想要的金属：

如果在探矿模式下，任何金属探到都是报相同声音。按加号键或减号键，可以在0－20之间排除铁类金属。探矿模式下机器灵敏度最强，也是最容易产生噪音的模式，所以要在不同的地方做地平衡操作。让机器安静准确地探测到你所要的宝贝。

操作流程：按键，当屏幕上行中间有显示探矿模式图标，再按或键在1－20范围内排除含铁一类的金属。

上图是排铁到5

如果在金币模式下，屏幕显示的ID值表示不同成份的金属。不同的金属探到会报不相同的声音。按加号键或减号键，可以在-8－48之间排除任何一种或多种金属。

金属的ID值排布：-8到-2是含铁量最高的金属体或矿石；2-24是合金类金属；26是金戒子；30是铜；44是金块或金手镯；48是银子。

操作流程：按键，当屏幕上行中间有显示金币模式图标，再按或键在－8－48全部金属中排除一种或多种任何金属。当有点亮黑标为排除，关闭黑标点为添加。

如图为排除了-8.，-6，，-4，-2，46

3、沙滩模式使用。

专门设置了沙滩上探宝使用模式。按键一下，再长按 5秒，屏上右上角会出现图标。要退

出沙滩模式，再按一下键，再长按键 5秒就退出了。

4、探测技能提高。野外和房子场所探测案例：

野外探宝：

在熟练机器基本探测性能之好，就要锻练出自己的经验来。通过听声音来辨别是否探到真正的宝贝。

开机之后，首先对机器做地平衡，选择用探矿模式，检查菜单各选项参数配置，排铁排除20。

开始探宝，在探矿模式下，不用看主机屏幕，因为这个探矿模式下不会显示什么数值，只会在探到金属后发出相同的报警声音，声音跟距离金属的远近和大小是由小变大。当听到较大报警声音时，用探盘对这个地方多扫探几次。确定位置后，马上切换到金币模式，选择全金属，再探测一下，看一下屏数值显示多少，是宝贝就寻找，还可以用定位功能更准确地找到位置并确定还多深才能找到定贝。如果是垃圾就放弃。继续探宝。

操作流程如下：

开机做地平衡再按一下键，自动地平衡后，再按一下键返回探测模式，按选择到探矿模式发现金属连续报警声音，再按键切换到金币模式，如果数值是显示宝贝，按一下定位键确认位置后抬动探盘上下探几次，估计宝贝在地下有多深开始寻找，要细心地边找边探。这是个耐心活。

房子内外场所探宝：

因为房子有较多的合金金属或钢筋类金属，还有电器设备等等干扰。宝贝一般较浅，建议用金币模式探宝。要排除-8-24和一些容易产生干扰的不是宝贝的数值（不同场所有不同的干扰值），当机器探到宝贝时，要用探盘多扫动几次，确认数值是否在宝贝值范围内。操作流程如下：

开机做地平衡再按键，自动地平衡后按键，返回探测模式，按一下切换到金币模式探到连续报警声音确定是不是宝贝（不是放弃）是宝贝就可以开始寻找。

注意：室内不适合用定位功能，因为还有其它铁一类的大金属可能。

四、特色描述：

勘探模式可以在高度矿化的复杂区域进行探测。高频双D线圈在应付这些恶劣环境时更使您得心应手。无论寻找金块还是探寻文物或某种珠宝，勘探模式都能为您提供理想的探测性能。

特色：

1 ，采用数字化VFLEX技术，是多频探测器。

2，探测器能完全兼容低、中、高频。
3，均具备自动或手动地面平衡功能、跟踪功能和现在的跟踪地面平衡抵消调整功能。这些功能在湿地和沙地过渡区以及热岩地区进行探测时，将平衡值略微调整为偏正值或偏负值，就能显示出探测其的性能优势。
4，该产品有四种预设金属探测模式，外加全金属探测模式，均可进行个性化设置。
5，可调铁质屏蔽是专为勘探模式而设计的。借助这一特色功能，您能够探测到位于黑色金属附近的探测目标。
6，阀值音用于更加准确地诠释探测目标的身份。
7，双精点模式：自动排列。借助该产品新的排列功能，用户能获得探测目标的包括形状、大小等各种变音和图形化指标这类宝贵信息。
8，目标身份稳定性功能---在高度垃圾区域进行探测时，您能对遍含垃圾的区域进行有效的探测，获得精确、稳定的探测信号。
9，阳极半透明液晶显示器配备有背光灯，即使在阴暗的环境中，您也能清晰地看到屏幕上的信息，这样还能节约电能，延长电池使用寿命。
10，使用4节AA电池供电。
